AVR 2: Blikani LED na ATmega-8

Dnes ukazu jednoduchy postup, jak rozblikat LED pomoci procesoru ATmega8, programovat to budu v BASCOMu. Cely postup je velmi jednoduchy, ale sam jsem mel taky problemy kdyz jsem zacinal a nemel jsem se koho zeptat.

Procesor – proc zrovna ATmega8 kdyz jich Atmel dela tolik?



  • Stoji do 50Kc (u GM 34Kc i s DPH)
  • 8KB flash; 512B EEPROM; 1KB SRAM
  • 2x 8-bit Timer; 1x 16-bit Timer; 3x PWM; Watchdog; I2C; UART; SPI; A/D prevodniky
  • neni potreba pripojovat externi krystal; moznost pripojit krystal az do 16MHz
  • pouzdro PDIP 28; 23 I/O pinu
  • napajeni 4,5V – 5,5V; 3,6mA
  • neni potreba kupovat programator za nekolik set nebo tisic korun – da se vyrobit do 50Kc

Jak a v cem to programovat?

V BASCOMu – C je asi lepsi, ale v Basicu umim o hodne lip.

K nahrani programu do procesoru pouzivam ISP programovani.



Zdroj

jsem udelal ze stabilizatoru 78L05 (5V, 100mA).
zdroj


zdroj



Frekvence procesoru

Vyuzivam interni 1MHz krystal – ten je zapnuty od vyrobce. V pripade potreby se da pomoci pojistek zapnout externi krystal nebo zmenit frekvence interniho (1, 2, 4 nebo 8 MHz).

Programovani v BASCOMu

BASCOM je vyvojove prostredi pro AVR procesory. Ja pouzivam demo verzi, ta ma dve omezeni – velikost programu maximalne 4kB a nekomercni vyuziti – na uceni idealni. Zatim mi to vzdy stacilo. Tady (dole) je demo ke stazeni.

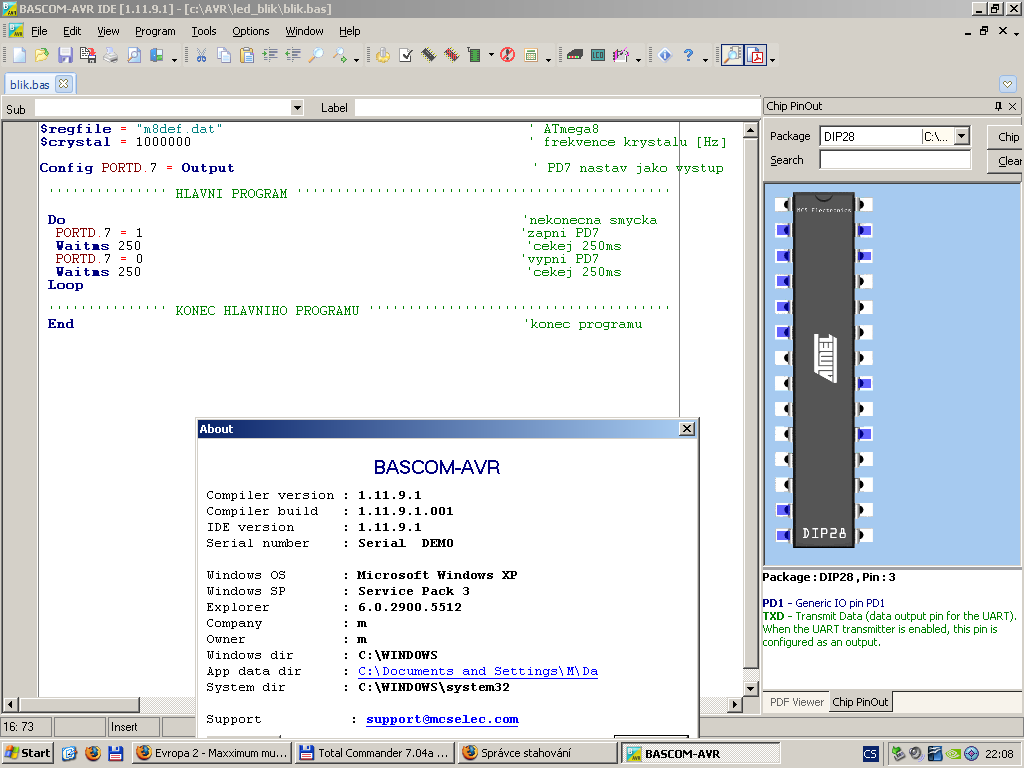

Vyvojove prostredi BASCOMu.

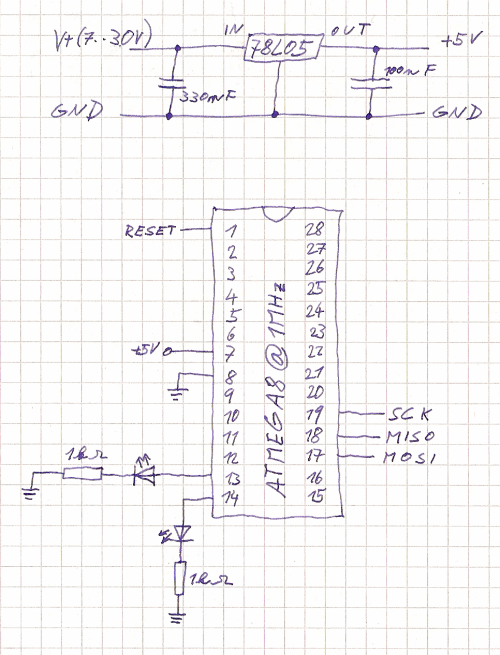

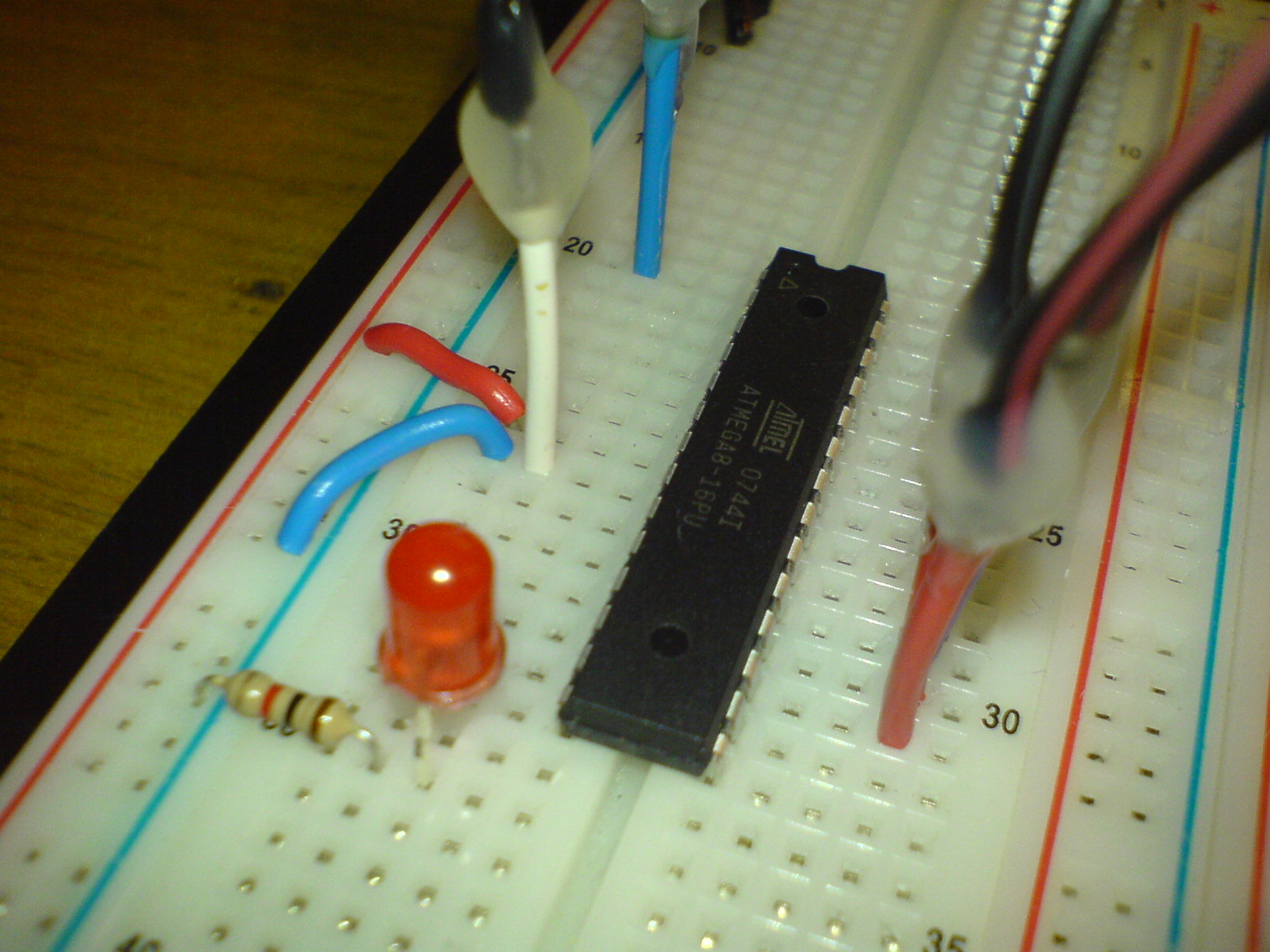

Pomoci nasledujiciho zapojeni a programu se rozblika LED:
 led schema

Drobnou zmenou programu lze rozblikat stridave 2 LEDky:

V BASCOMu napisu program a pres Program -> Compile ho zkompiluju. Tim se vytvori soubor *.hex s programem – ten je potreba nahrat do procesoru.

intel hex
ukazka zkompilovaneho programu ve formatu Intel HEX

Program se do procesoru nahraje stiknutim klavesy <F4> – je to videt na videu.

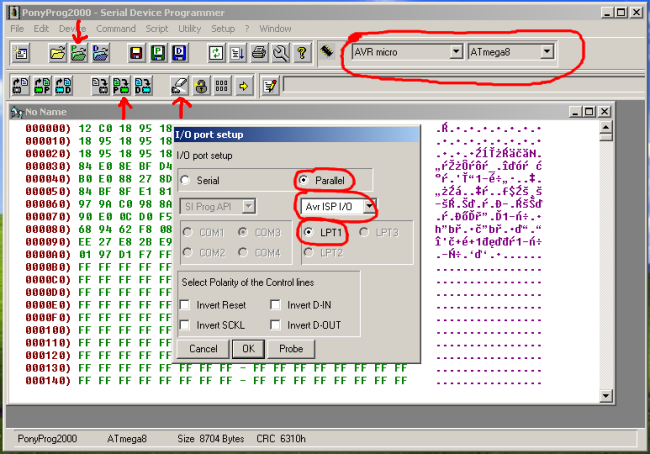

Dalsi moznost nahrani je pouziti PonyProgu. Me to funguje ve verzi 2.05a beta. Po spusteni PonyProgu je potreba v menu Setup -> Interface setup nastavit typ pripojeni podle nasledujiciho obrazku:
ponyprog interface

Pak uz jen staci otevrit soubor s FLASH (vystupni *.hex s BASCOMu), smazat procesor a zapsat novy program do procesoru.

Je potreba dat pozor na ikonu zamku, pres ni se nastavuji pojistky (fuses). Spatne nastavenymi pojistkami se da skoro znicit procesor, napr. pri vypnuti ISP nelze do procesoru zapsat novy program (jedina moznost pak je pouzit profesionalni programator za nekolik tisic). Pred zmenou pojistek je nezbytne nutne prostudovat datasheet od Atmelu!

Pokud nebude LED blikat je potreba odpojit ATMEL od paralelniho portu (hlavne u BASCOMu).
Ukazkovy program na blikani 2 LED ke stazeni.




Odkazy

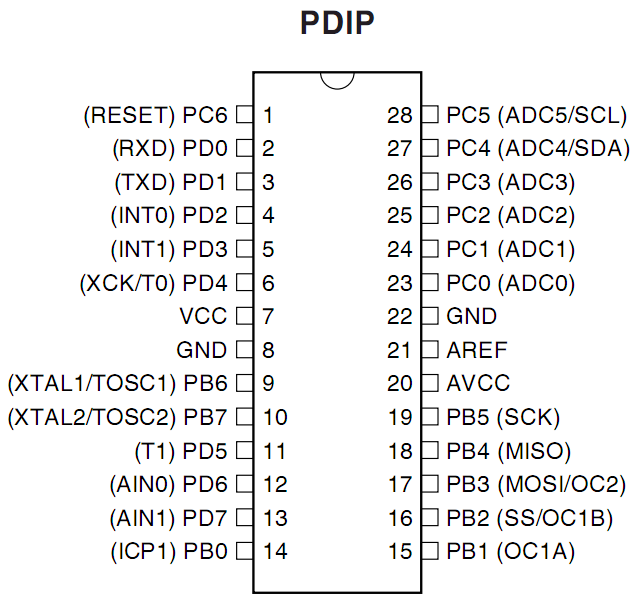

Zapojeni vyvodu u ATmega8
PonyProg
MCS Electronik (BASCOM)
BASCOM
ATmega8 na atmel.com
Datasheet k ATmega8
ATmega8 u GM
78L05 datasheet



Aktualizace 1.4.2015:
Clanek je z roku 2008 a pouziva program PonyProg. PonyProg je stary a nevyvijeny program s posledni verzi z roku 2005. Na novych Windows (obzvlast 64 bitovych) s nim budou problemy. Doporucuji prejit na program avrdude, ktery se v dnesni dobe prevazne pouziva. Pouziva ho napr. i oficialni IDE pro Arduino.
PonyProg jsem pouzil naposledy asi pred 8 lety, takze s nim nejsem schopny poradit. Nyni pouzivam avrdude.
Vice info o avrdude naleznete v
mem clanku, nebo v komentarich pod timto clankem.



Dalsi clanky o AVR.
